受关税影响，罗姆宣布调整其PMMA模塑料价格丨面对国际挑战，PMMA标准护航产业韧性与绿色未来
2025年4月9日，罗姆（Röhm）宣布调整其聚甲基丙烯酸甲酯（PMMA）模塑料的价格。罗姆表示，由于持续的地缘政治动态以及计划中提高的关税影响全球贸易，PMMA模塑料的生产和分销成本上升。因此，罗姆必须应对相应的关税上调。
自2025年4月14日起，罗姆及其关联公司将在全球范围内调整受关税影响的PMMA模塑料的价格。以PLEXIGLAS®（在美洲为ACRYLITE®）、PLEXIMID®（在美洲为ACRYMID®）、XT®Polymers、CYREX®和CYROLITE®等商标销售的产品均受此措施影响。
罗姆认为，此次价格调整是必要的，因为其部分特种等级产品的原材料、中间体和成品均需缴纳新的关税。对于受影响的产品，罗姆保留根据关税上调做出反应的权利。
在全球塑料产业面临可持续发展挑战的背景下，PMMA（聚甲基丙烯酸甲酯）因其优异的光学性能、耐候性和可回收性，成为高性能透明材料的重要代表。《塑料 再生塑料 第12部分：聚甲基丙烯酸甲酯(PMMA)材料》标准(20241694-T-606)，旨在规范PMMA材料的再生利用，提升资源循环效率，推动绿色制造与高质量发展。该标准为行业提供了统一的技术依据，助力企业在复杂的国际贸易环境中增强竞争力，实现环保与经济效益的双赢。
以下是《塑料 再生塑料 第12部分：聚甲基丙烯酸甲酯（PMMA）材料》标准征求意见稿的主要内容：
本文件不适用于来自医疗废物、农药包装等危险废物和放射性废物的聚甲基丙烯酸甲酯再生塑料。
下列术语和定义适用于本文件。
2.1 浇铸型 PMMA 板材 cast PMMA sheets
3.1 外观
3.1.1 表面缺陷
板材的表面应平滑，板材长宽平面面积范围内中，不应有大于3 mm²的划痕、斑点、花边角、拉伤或者其他表面缺陷。
3.1.2 内部缺陷
板材长宽平面面积范围内中，板材中不应有大于3mm²的气泡、杂质、裂纹、料结块或其他，对再生原料生产的有机玻璃板材预期应用性能，可能产生不利影响的缺陷。
3.2 颜色
颜色的分布应均匀、色泽一致。或者按照相关方要求确定。
3.3 尺寸
3.3.1 长度和宽度

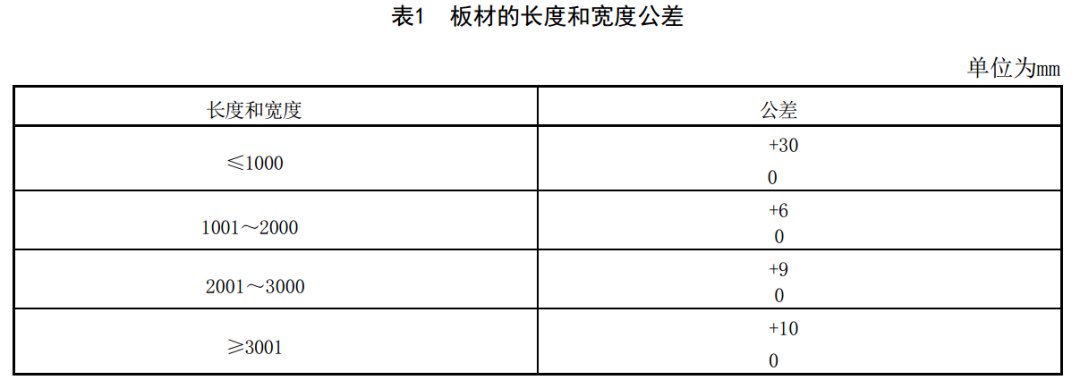

板材的长度和宽度由相关方商定。对于切割板材，其公差应符合表1的规定。
3.3.2厚度

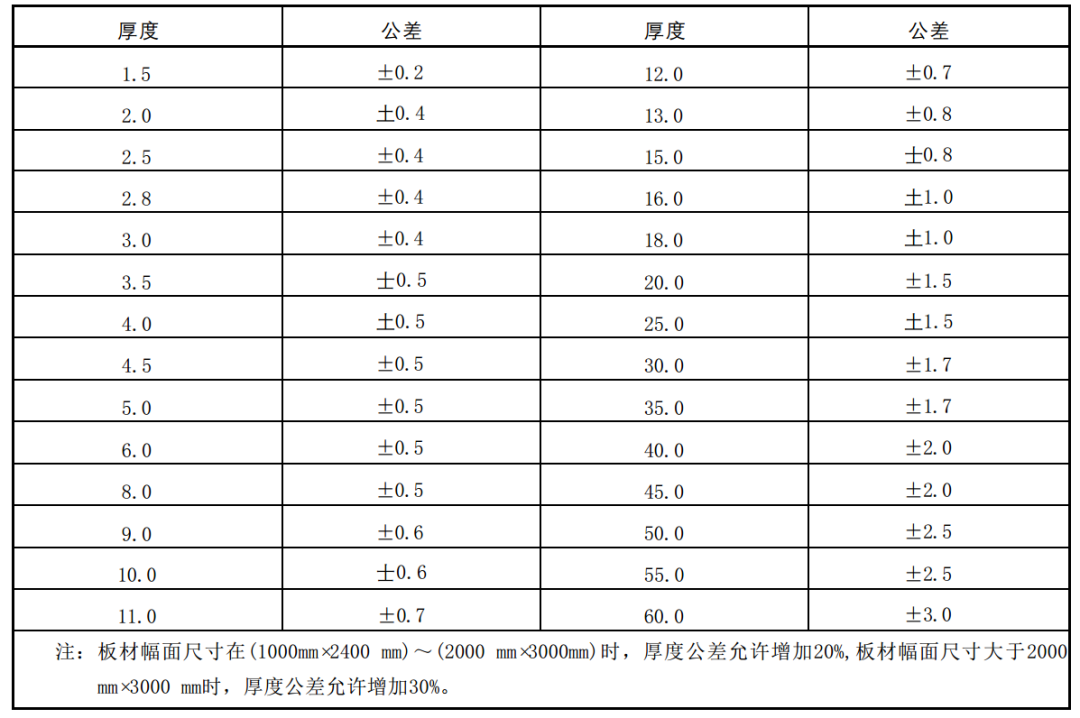

厚度公差应符合表2的规定。
3.3.3 其他板材尺寸的公差
3.3.4 测量条件
3.4 板材性能
板材性能指标应符合表3的要求。
试验方法
4.1 试验条件
4.1.1 取样
按GB/T 2828.1的规定进行，也可相关方商定。
4.1.2 试样制备
按GB/T 39812的规定进行。当板材需要机加工至某试验方法要求的厚度时，只对其中的一个面进行加工。
4.1.3 状态的调节
按GB/T 2918的规定进行，在温度23℃±2℃和相对湿度（50±10）%条件下状态调节至少48h。
4.2 外观
应在自然光充足的室内或额定功率不小于40W、色温为6500 K±650 K的日光型荧光灯下检测板材。
缺陷面积小于3 mm²的可忽略，缺陷面积在1 mm²～3 mm²的可接受。再生原料有机玻璃板材，每张板材不应有多个影响使用的小于3 mm²的内部缺陷，此数目由供需双方商定；内部存在1 mm²～3 mm² 的缺陷，间距应大于50 cm。
4.3 颜色
标准色板与试板之间的色差测量方法，由相关方商定。
4.4 尺寸
4.4.1 板材的长度和宽度，在 5.3.4 的条件下，采用精度为 0.01mm 的量具进行测量。
4.4.2 板材的厚度，在 5.3.4 的条件下，采用精度为 0.01mm 的量具进行测量，测量应在距离板材边缘不小于 100mm 处进行。若发生争议，应按 GB/T 2918 规定的标准条件下进行。
4.4.3 密度
按 GB/T 1033.1-2008 规定的 A 法或 C 法进行测定。
4.4.4 吸水性
按 GB/T 1034 的规定进行测定。
4.4.5 线膨胀系数
按 GB/T 1036 的规定进行测定。
4.4.6 洛氏硬度
按 GB/T 3398.2的规定进行测定。
4.4.7 拉伸性能
按 GB/T 1040.1和 GB/T 1040.2的规定进行测定，使用1B 试样。拉伸速度为5mm/min±1mm/min,拉伸弹性模量的测定按GB/T 1041.1的规定进行，试验速度1mm/min±0.2mm/min。
4.4.8 弯曲性能
按 GB/T 9341 的规定进行测定，尽可能使用厚度为 4mm 试样。
4.4.9 简支梁无缺口冲击强度
按 GB/T 1043.1的规定进行测定。
4.4.10 维卡软化温度
按 GB/T 1633 规定的B50法进行测定。样品测试前应放在80℃±2℃的温度下，处理16h后置于干燥器内冷却至室温。
4.4.11 加热后尺寸变化(收缩)
按本文件附录 A 的规定进行测定。
4.4.12 总透光率
按GB/T 2410的规定进行测定。
4.4.13 420nm 透光率
按ISO 13468-1和ISO 13468-2方法，对按GB/T 16422.2-2022方法A进行氙灯暴露试验1000 h前后的试样进行420nm 透光率的测定。试样厚度为2.0 mm～40mm。经有关方的商定，透光率可替换为碳弧灯暴露后进行测定(见GB/T 16422.4)。
检验规则
5.1 浇铸型有机玻璃板材以同一批原料、同一配方、同一聚合条件为一批，每批板材量不能超过生产2000平米。
5.2 采样单元以张计。进行物理力学性能试验时，每批板材中随机抽取 1 张板材进行试验。
5.3 产品应由生产厂的质量检验部门进行检验，生产厂应保证所有出厂的产品均符合本文件所规定的规格和各项技术要求。出厂产品应附有产品合格证。
维卡软化温度与加热时尺寸变化(收缩率)为型式检验项目，每 10 批抽检一次。如检验结果有某项不符合本文件的规定要求，应从该批产品中重新抽取双倍试样对不合格项目进行复验。根据复验结果判定。若复验结果仍不符合指标要求，则应逐板取样复验。若再不符合本文件的规定要求，应作为不合格品处理。当供需双方对产品质量发生异议时，可由双方协商解决，或由法定质量检验部门进行仲裁。
标志、包装、运输、贮存
6.1 标志
每一包装件上应有清晰、牢固的标志，表明产品的名称、规格、商标、等级、批号、色别、产品规格型号、生产日期、生产厂名等。在包装箱上应注明制造厂名以及“易碎标志”等字样。
根据GB/T 45090-2024再生塑料标志图形的产品为再生塑料符号，应与原生塑料产品做明显区分。
图1 再生塑料产品的标志图形
6.2 包装
交付时板材的表面应用适当的材料保护，应采用胶面纸或牛皮纸、聚乙烯PE薄膜、板箱或其他材料进行包装，用于表面防护的胶面纸或牛皮纸，聚乙烯薄膜等应易于除去而不会引起表面污染或损坏。包装箱内四周以衬垫物塞紧，并应附有装箱单，产品用定制尺寸托盘防止，防止转运过程损坏。
6.3 运输
有机玻璃板材在运输时应保持清洁，不得与有机溶剂存放接触，搬运时应小心轻放，避免损坏 包装，损伤产品。
本产品为非危险品。
6.4 贮存
有机玻璃板材应存放在通风干燥的室内，在贮存期间，不得与有机溶剂存放在一起。
加热后尺寸变化(收缩率)的测定
A.1 试样
标志4个边，测量每个长度精确至0.02 mm。
A.2 加热程序

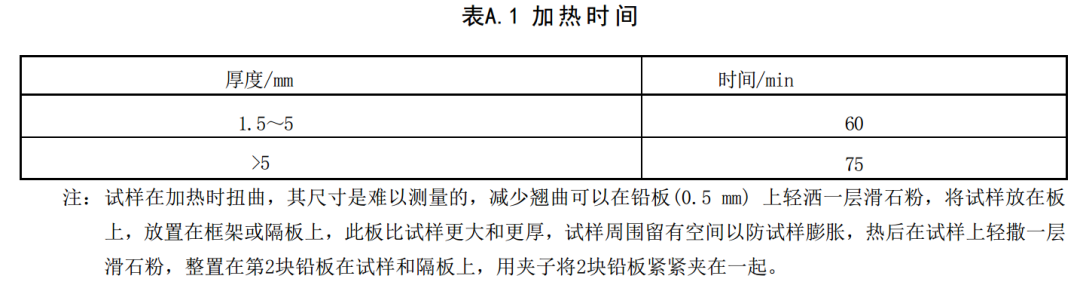

将试样水平放置在烘箱内架子上的平板上，烘箱温度保持160℃士2℃。采取合适的措施，防止试样粘在平板上，如在平板上覆盖一层滑石粉。加热时间取决于板材的厚度，应按表A.1 所示。
A.3 冷却程序
在干燥器中将试样冷却至室温（1 8 ℃～ 2 8℃）; 有争议时23 C±2℃, 再测量4 个边，精确至0.02mm。
A.4 计算
按初始值的百分数计算每个试样每边长度的变化。计算每个试样4个边的变化平均值和该批3个试样的变化平均值。
A.5 试验报告
c) 试验日期。
再生塑料系列国家标准进展
序号 |
标准计划编号 |
标准名称 |
预审查时间 |
1 |
2023-0901T-HG |
塑料 产品可回收再生设计通用要求 |
2025 年4月 |
2 |
20241703-T-606 |
塑料 可回收再生设计指南 第1部分：聚对苯二甲酸乙二醇酯（PET）材料 |
|
3 |
20241696-T-606 |
塑料 可回收再生设计指南 第2部分：高密度聚乙烯（HDPE）材料 |
|
4 |
20241693-T-606 |
塑料 再生塑料 第4部分：聚烯烃混合物材料 |
2025 年5月 |
5 |
20232461-T-606 |
塑料 再生塑料 第10部分：聚对苯二甲酸丁二醇酯（PBT）材料 |
|
6 |
20241694-T-606 |
塑料 再生塑料 第12部分：聚甲基丙烯酸甲酯（PMMA）材料 |
2025 年6月 |
7 |
20241698-T-606 |
塑料 再生塑料 第13部分：聚苯醚（PPE）材料 |
|
8 |
20241700-T-606 |
塑料 再生塑料产品评价技术规范 第1部分：聚对苯二甲酸乙二醇酯（PET）材料 |
2025 年5月 |
9 |
20241692-T-606 |
塑料 再生塑料产品评价技术规范 第2部分：聚苯乙烯（PS）材料 |
|
10 |
20241695-T-606 |
塑料 再生塑料成分鉴别 第1部分：聚对苯二甲酸乙二醇酯（PET）材料 |
2025 年5月 |
11 |
20241701-T-606 |
塑料 再生塑料成分鉴别 第2部分：聚丙烯（PP）材料 |
|
12 |
20240594-T-606 |
塑料 再生塑料 可追溯性和环境因素评估指南 |
2025 年5月 |
13 |
20232459-T-606 |
塑料 再生塑料色差的测定 |
2025 年6月 |
14 |
2023004757 |
用于不同塑料加工工艺的机械再循环聚丙烯（PP）再生塑料和聚乙烯（PE）再生塑料的测试和表征 |
2025年10月 |
本篇文章来源于微信公众号:废塑料新观察
推荐文章
-
第16次北美（美国、墨西哥） 塑料回收再生行业考察 开始报名了！！！ 随着塑料废弃物问题日益引起公众关注，物理与化学回收技术逐渐成为循环经济讨论的焦点。美国塑料公约（U.S. Plastics Pact）于2025年11月发布立场文件，明确表示支持在严格的管理框架下，将物理与化学回收作为塑料包装循环经济的补充性解决方案，而非替代减量、重复使用或机械回收的手段。 美国塑料公约（U.S. Plastics Pact）是一项旨在推动美国塑料包装可持续发展的行业倡议，于2020年正式启动，是艾伦·麦克阿瑟基金会全球塑料公约网络的重要组成部分 该文件表示，这些技术不应被神化为“万能解药”，也不应被全盘否定，而应基于科学与系统思维，负责任地整合到更广泛的废物管理体系中。以下内容摘自该立场文件，如需阅读立场文件原文，可识别二维码： — 1 —什么是物理回收与化学回收？根据国际标准化组织（ISO）正在制定的术语框架 ISO/CD 15270-1.3，回收技术可分为以下四类： 机械回收：传统方式，通过清洗、破碎、挤出等物理过程处理塑料，不改变聚合物结构。 物理... -
塑料可回收再生设计（Design for Recycling, DfR）作为推动循环经济的关键技术体系，在全球范围内已形成较为成熟的标准与实践路径。然而，中国在这一领域的发展尚处于初级阶段，专业研究人员稀缺，部分探索甚至陷入误区。 本文以双易设计（Double E Design）标准为例，结合国际主流体系（如APR、RecyClass等）进行对比，剖析其存在的根本性问题，并呼吁行业回归科学、透明的技术路径。个体陷入误区，仅仅是个体成长过程，但是作为标准编制的专业机构，拿自己错误的认知去影响行业，尤其是给中国刚刚还在发展期初的DfR体系，造成混乱和混淆，这个就不对了，这是本文发布的初衷。 以下从13个可回收再生设计关键维度对比双易与APR、RecyClass、CPRRA-DfR的差异，系统分析其内在技术缺陷与认知错误： 注：该领域过于细分，加上有意无意的混淆和模糊，非长期研究DfR的研究者很难发现其内在缺陷和错误。 由以上技术细节的对比分析，我们发现了3个被忽视的事实： — 1 — 宣称“国际对标”，实为自我否定 双易设计在宣传中存在显著的前后矛盾。...
-
随着全球塑料污染治理的加速发展，“以设计为导向”正成为塑料包装治理的主流趋势。欧盟已明确要求到 2030 年，所有上市包装必须具备“设计可回收”的能力。联合国塑料公约谈判也将“优化塑料产品设计”列为塑料污染的核心治理手段之一。在中国，“十四五” 塑料污染治理行动方案明确提出 “积极推行塑料制品绿色设计”，塑料包装相关设计标准的制定也在持续提速。— 1 —全球趋势：设计正在成为塑料包装管理的“硬规定”越来越多国家将“设计可回收”纳入法律体系。以欧盟为例，2024 年通过的《包装与包装废弃物法规》（PPWR）规定，到 2030 年，所有上市包装必须具备“设计可回收”能力；2035 年起，包装是否能在现实条件下实现“规模化回收”也将纳入强制评估。这一机制首次将设计与回收体系协同纳入监管框架。随着塑料污染治理和循环经济进程的加快，绿色设计正逐渐成为中国“双碳”战略与产业绿色转型的重要抓手。在中国国家标准体系优化过程中，绿色、低碳与资源高效利用被明确为核心方向。目前绿色产品标准体系以资源、能源、环境、产品品质与低碳五大维...
