聚烯烃混合物材料回收不再“各自为战”，国家标准为PO再生塑料划定新坐标
《塑料 再生塑料 第4部分：聚烯烃混合物材料》国家标准的制定，正是顺应我国聚乙烯（PE）、聚丙烯（PP）混合塑料回收现状，填补相关标准空白，系统规范再生聚烯烃混合物的命名、技术要求与检测方法，为推动再生塑料行业高质量发展提供技术依据与制度保障。
《标准名称：塑料 再生塑料 第4部分：聚烯烃混合物材料》（标准计划号：20241693-T-606） 《标准名称：塑料 再生塑料 第12部分：聚甲基丙烯酸甲酯（PMMA）材料》（标准计划号：20241694-T-606） 《标准名称：塑料 再生塑料 第13部分：聚苯醚（PPE）材料》（标准计划号：20241698-T-606）
标准适用范围
本文件规定了聚烯烃（PO）混合物再生塑料的分类与命名、要求，描述了PO再生塑料的试验方法，规定了试验方法、检验规则、标志和随行文件、包装、运输和贮存等。
本文件不适用于来自医疗废物、农药包装等危险废物和放射性废物的聚烯烃（PO）混合物再生塑料。
术语和定义
GB/T 40006.1—2021、GB/T 2035、GB/T 30102和GB/T 45090界定的术语和定义适用于本文件。
分类与命名

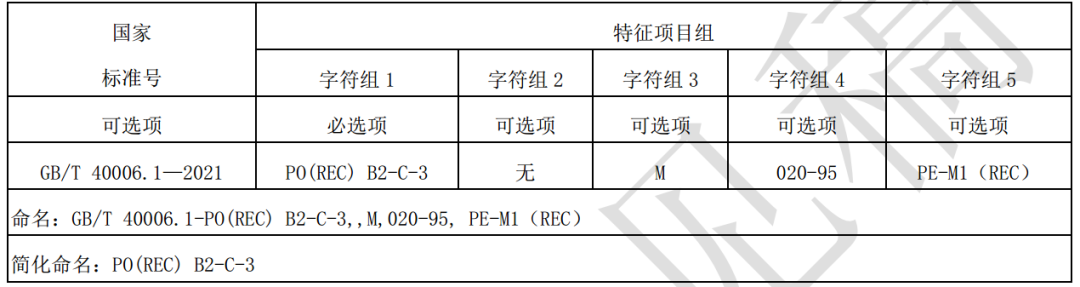

聚烯烃混合物再生塑料的命名和分类按GB/T40006.1—2021的规定进行。聚烯烃混合物再生塑料的特征性能为熔体质量流动速率（MFR）和密度，其字符代号规定见GB/T39360.1—2020的3.5.2和3.5.3。聚烯烃混合物再生塑料的聚丙烯（PP）和聚乙烯（PE）比例可在GB/T40006.1—2021中4.1命名字符组5附加信息中给出，其字母代码应符合GB/T39690.1—2020的3.2规定。
要求
4.2.1红外
4.4 限用物质含量

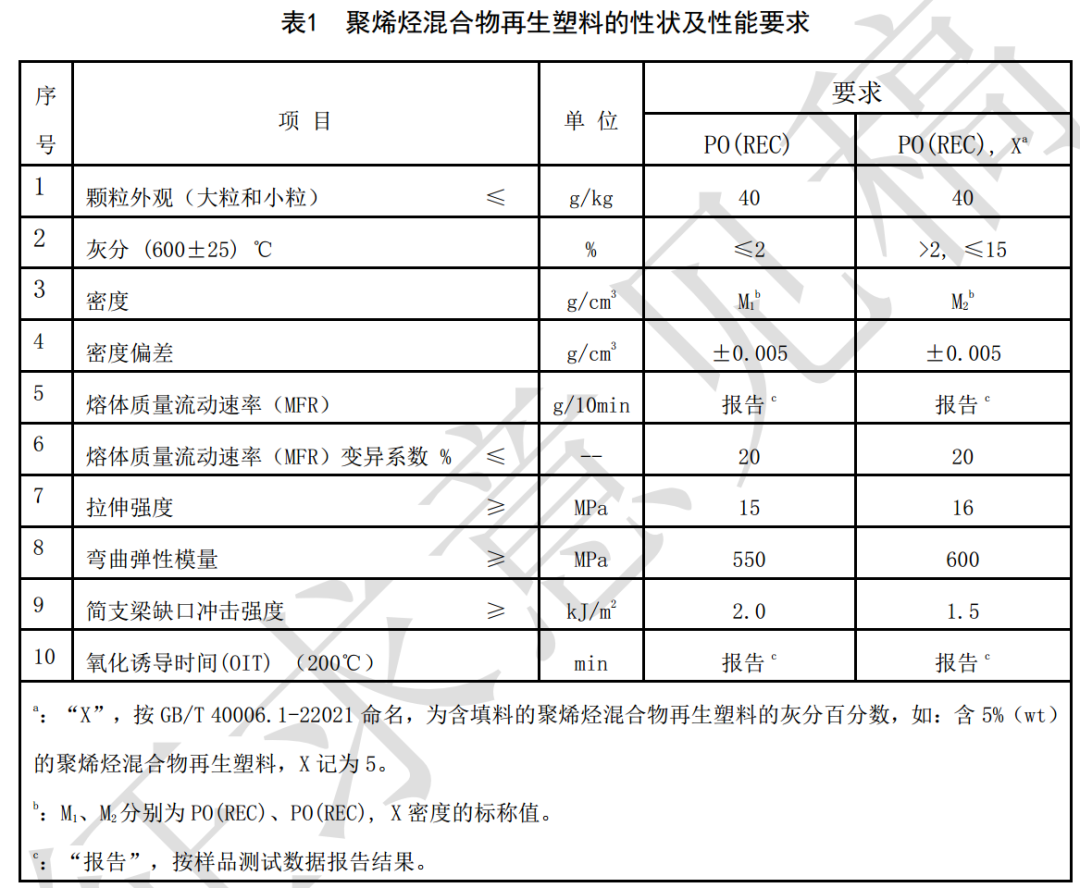

聚烯烃混合物再生塑料的性状及性能要求应符合表1的规定。
试验方法
聚烯烃混合物再生塑料宜采用注塑试样。注塑制备试样见GB/T2546.2-2022中4.3的规定。
当聚烯烃混合物再生塑料的MFR（190℃、2.16kg)小于1.0g/10min或有要求时，可采用压塑方法制备试样。压塑试片的制备见GB/T1845.2-2021中4.4的规定。
按GB/T40006.1—2021中附录B规定的红外光谱法进行主体材料定性。
聚烯烃混合物再生塑料薄膜压制的温度210℃，推荐压膜厚度为20μm～40μm。
5.10 灰分
5.11 密度和密度偏差
密度试样取自注塑试样或模塑试样，按GB/T1033.1测试，仲裁方法为浸渍法。

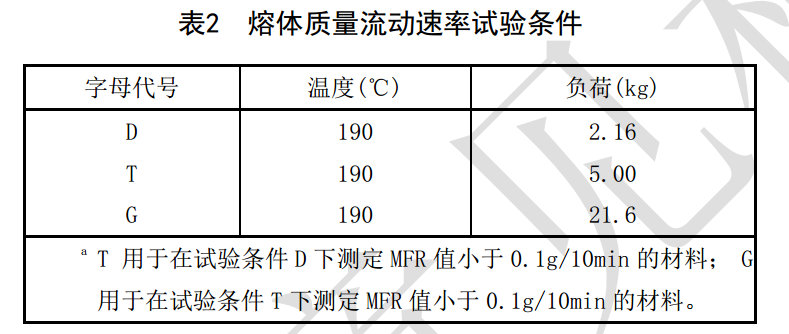

5.12 熔体质量流动速率（MFR）和熔体质量流动速率（MFR）变异系数
5.12.2 熔体质量流动速率（MFR）变异系数

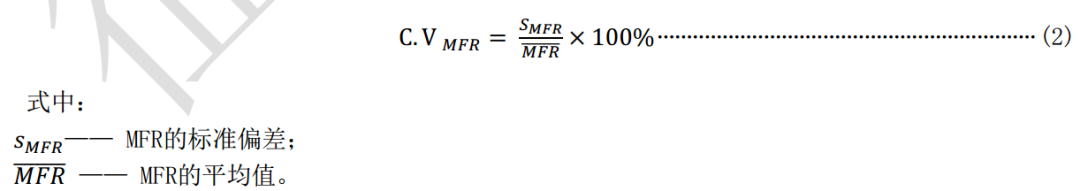

按公式（2）计算MFR变异系数C.VMFR：
5.13 拉伸强度
注塑试样为按6.3.1制备的A1型试样。
压塑试样为按6.3.2制备的A2型试样。
试样的状态调节和试验的标准环境按6.4规定进行。
5.14 弯曲弹性模量
注塑试样为按5.3.1制备的B1型80mm×10mm×4mm长条试样。
压塑试样为按5.3.2制备的B3型80mm×10mm×4mm长条试样。
试样的状态调节和试验的标准环境按5.4规定进行。
5.15 简支梁缺口冲击强度
注塑试样为按5.3.1规定制备的B1型80mm×10mm×4mm长条试样。
压塑试样为按5.3.2规定制备的B3型80mm×10mm×4mm长条试样。
试样的状态调节和试验的标准环境按5.4规定进行。
5.16 氧化诱导时间（OIT）
检验规则
聚烯烃混合物再生塑料产品的检验可分为出厂检验和型式检验两类。
6.1.2检验项目
6.1.2.1出厂检验项目
聚烯烃混合物再生塑料出厂检验至少应包括：
a)颗粒外观；
b)灰分；
c)密度；
d)熔体质量流动速率；
e)拉伸强度；
6.1.2.2型式检验项目
f)其他需要进行型式检验的情况。
聚烯烃混合物再生塑料由同一生产线上、相同原料、相同工艺所生产的同一牌号的产品组批，生产厂也可按一定生产周期或储存料仓为一批对产品进行组批。
产品以批为单位进行检验和验收。
注1：批可以有申报批、生产批、检验批等。
包装后产品的取样应按GB/T2547规定进行。
标识和标志
包装、运输及贮存
聚烯烃混合物再生塑料可用重包装袋、聚丙烯复合编织袋或其他包装形式。包装材料应保证在运输、码放、贮存时不污染和漏料。
每袋产品净含量可为25kg或其他。
聚烯烃混合物再生塑料为非危险品。在运输和装卸过程中不应使用铁钩等锐利工具，不应抛掷。运输工具应保持清洁、干燥，并备有厢棚或苫布。运输时不应与沙土、碎金属、煤炭及玻璃等混装，不应与有毒及腐蚀性或易燃物混装；不应暴晒或雨淋。
聚烯烃混合物再生塑料应贮存在通风、干燥、清洁并保持有良好消防设施的仓库内。贮存时，应远离热源，并防止阳光直接照射，不应在露天堆放。
聚烯烃混合物再生塑料的其他性能聚烯烃混合物再生塑料的其他性能见表A.1。
表A.1 聚烯烃混合物再生塑料的其他性能
再生塑料系列国家标准进展
序号 |
标准计划编号 |
标准名称 |
预审查时间 |
1 |
2023-0901T-HG |
塑料 产品可回收再生设计通用要求 |
2025 年4月 |
2 |
20241703-T-606 |
塑料 可回收再生设计指南 第1部分：聚对苯二甲酸乙二醇酯（PET）材料 |
|
3 |
20241696-T-606 |
塑料 可回收再生设计指南 第2部分：高密度聚乙烯（HDPE）材料 |
|
4 |
20241693-T-606 |
塑料 再生塑料 第4部分：聚烯烃混合物材料 |
2025 年5月 |
5 |
20232461-T-606 |
塑料 再生塑料 第10部分：聚对苯二甲酸丁二醇酯（PBT）材料 |
|
6 |
20241694-T-606 |
塑料 再生塑料 第12部分：聚甲基丙烯酸甲酯（PMMA）材料 |
2025 年6月 |
7 |
20241698-T-606 |
塑料 再生塑料 第13部分：聚苯醚（PPE）材料 |
|
8 |
20241700-T-606 |
塑料 再生塑料产品评价技术规范 第1部分：聚对苯二甲酸乙二醇酯（PET）材料 |
2025 年5月 |
9 |
20241692-T-606 |
塑料 再生塑料产品评价技术规范 第2部分：聚苯乙烯（PS）材料 |
|
10 |
20241695-T-606 |
塑料 再生塑料成分鉴别 第1部分：聚对苯二甲酸乙二醇酯（PET）材料 |
2025 年5月 |
11 |
20241701-T-606 |
塑料 再生塑料成分鉴别 第2部分：聚丙烯（PP）材料 |
|
12 |
20240594-T-606 |
塑料 再生塑料 可追溯性和环境因素评估指南 |
2025 年5月 |
13 |
20232459-T-606 |
塑料 再生塑料色差的测定 |
2025 年6月 |
14 |
2023004757 |
用于不同塑料加工工艺的机械再循环聚丙烯（PP）再生塑料和聚乙烯（PE）再生塑料的测试和表征 |
2025年10月 |
本篇文章来源于微信公众号:废塑料新观察
推荐文章
-
全球五席 中国唯一源天生物荣获2026国际纺联（ITMF）初创企业奖 初创企业奖源天生物在“初创企业奖”的全球五席中，是唯一一家来自中国的企业。2 0 2 6 2026年10月，巴西福塔莱萨。在国际纺织制造商联合会（ITMF）年会的颁奖台上，2026年度国际纺联奖项揭晓。 源天生物获得国际纺联初创企业奖，在“初创企业奖”的全球五席中，源天生物是唯一一家来自中国的企业。 登台领奖的那一刻，我们知道，被看见的不只是一家公司。1904年起的行业坐标 ：这枚奖章的分量Since 1904国际纺联（ITMF）成立于1904年，是世界上历史最悠久的非政府、非营利国际产业组织之一，经过一百多年的发展，已成为代表世界纺织品主要生产国的权威组织。它的成员来自40多个国家和地区，覆盖从纤维、纺机、化学品到面料、服装、家纺的完整价值链，代表着全球约90%的纺织产能。 换句话说，国际纺联年会不是一个行业展会，而是一个"行业讲坛"——它不颁发热闹，只颁发方向。在这里讨论的议题，会在未来数年转化为标准、投资与产业共识；这里被点名的技术路线，往往就是下一个十年的主流路... -
可口可乐香港近期推出「可口可乐回收学院」，向本地中学提供免费的互动教学。与教学同步推进的，是香港本地「回收塑料瓶—再生—新瓶」闭环的落地。图 / 「可口可乐回收学院」启动礼现场 01 闭环跑通了，产能先于回收量到位 据《The Standard》报道，可口可乐香港（可口可乐公司及太古可口可乐）推出「可口可乐回收学院」，为中学提供免费、共10小时的互动教学包，内容包括参观塑新生回收设施与香港可口可乐博物馆。 据企业介绍，可口可乐香港是香港首家实现「本地回收塑料瓶制成新瓶」闭环的企业。支撑这一闭环的，是位于屯门的塑新生（New Life Plastics）。该设施由太古可口可乐、欧绿保集团（亚洲）与碧瑶废物管理及回收三方合资，被称为香港首个「准食品级」塑料瓶回收设施。 产能方面，塑新生每日最高可处理约200万个塑料瓶，目前实际处理量约80万个，产能利用率约四成，约六成产能处于闲置状态。 在再生料使用上，可口可乐香港自2019年起在产品中引入rPET；2020年起，2升以下bonaqua（飞雪）饮用水采用100% rPET瓶；2024年，500毫升可口可乐、无糖可...
-
日本是全球塑料产业的重要生产国与消费国，国内树脂生产量 853 万吨。长期以来，日本也是副牌料（非标、降级树脂）、再生材料及废塑料的重要出口国。随着全球环保法规趋严和本国资源循环战略推进，日本的政策重心正转向国内循环。01 背景与市场现状 据 2026 年 8 月经济产业省与环境省联合会议公布的数据，日本废塑料总排出量 911 万吨。其中 608 万吨 进入热回收（固形燃料、水泥原燃料、发电焚烧等），101 万吨 直接焚烧或填埋。材料再生 180 万吨、化学再生 23 万吨。 排出与流向 数量 热回收（固形燃料、水泥原燃料、发电焚烧等） 608 万吨 材料再生 180 万吨 化学再生 23 万吨 直接焚烧或填埋 101 万吨 日本废塑料排出与流向 整体有效利用率（含热回收）为 89%，去除热回收后的再生利用率约 25%，近年基本持平。 再生材料的去向比总量更能说明问题。材料再生与化学再生获得的再生材为 43 万吨，而在海外被利用的量达到 110 万吨，超过国内投入量。日本国内再生材利用率仅 4.6%，2030 年再生材国内利用率相对 2016 年翻倍至 10% 的目标，进展缓慢。生...
