国标 | PBT再生塑料标准将出，市场规范与环保新契机

作者：废塑料新观察

发布于： 2025-04-29 08:51

分类：新闻资讯行业资讯

我国已经陆续出台了一系列再生塑料国家标准，5大工程塑料中的聚碳酸酯（PC），聚酰胺（PA）已经在2021年发布。然而，其它三大工程塑料聚对苯二甲酸丁二醇酯（PBT），聚甲醛(POM)，聚苯醚（PPO）还缺乏细化的再生塑料产品标准。

根据国标委发【2023】63 号文，GB/T 40006.10《塑料再生塑料第 10 部分：聚对苯二甲酸丁二醇酯（PBT）材料》国家标准制定项目已被列入国家标准化管理委员会 2023 年第四批推荐性国家标准计划，计划编号：20232461-T-606。

该标准定完成后，将使各生产企业产品的命名规范，分类更加科学，同类产品具有可比性，有助于规范市场，指导使用。产品标准中环保指标的设定将为人体健康和环境保护提供技术保障，标准的实施将有助于再生聚对苯二甲酸丁二醇酯塑料材料产品标准化，有助于客户在选取再生PBT塑料材料产品时对不同生产企业的产品进行比较，有助于供需双方获取好的经济效益。

我们诚挚邀请相关单位及个人参与再生塑料系列标准的编制工作，为标准的编制提供宝贵意见和建议。

以下是《塑料再生塑料第 10 部分：聚对苯二甲酸丁二醇酯(PBT)材料》标准征求意见稿的主要内容：

— 1 —

范围

本文件规定了聚对苯二甲酸丁二醇酯（PBT）再生塑料的分类与命名、要求，描述了PBT再生塑料的试验方法，规定了检验规则、标志和随行文件、包装、运输和贮存。

本文件适用于以废弃的聚对苯二甲酸丁二醇酯(PBT)塑料为原料，经机械回收或物理回收得到的颗粒状聚对苯二甲酸丁二醇酯(PBT)再生塑料材料。

本文件不适用于来自医疗废物、农药包装等危险废物和放射性废物的聚对苯二甲酸丁二醇酯(PBT)再生塑料。

本文件不适用于聚对苯二甲酸丁二醇酯（PBT）和其他塑料材料再加工的混合塑料。

— 2 —

规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法

GB/T 1040.2—2022 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件

GB/T 2035 塑料术语

GB/T 2547 塑料取样方法

GB/T 2918 塑料试样状态调节和试验的标准环境

GB/T 3682.2 塑料热塑性塑料熔体质量流动速率(MFR)和熔体体积流动速率(MVR)的测定第2

部分：对时间-温度历史和（或）湿度敏感的材料的试验方法

GB/T 8170 数值修约规则与极限数值的表示和判定

GB/T 9341 塑料弯曲性能的测定

GB/T 9345.2 塑料灰分的测定第2部分：聚对苯二甲酸烷撑酯

GB/T 14190—2017 纤维级聚酯（PET）切片试验方法

GB/T 17037.1 塑料热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条

试样的制备

GB/T 19466.3 塑料差示扫描量热法(DSC) 第3部分：熔融和结晶温度及热焓的测定

GB/T 34691.2 塑料热塑性聚酯（TP）模塑和挤出材料第2部分：试样制备和性能测定（ISO

20028-2:2017,MOD）

GB/T 39812 塑料试样的机加工制备

GB/T 40006.1—2021 塑料再生塑料第1部分：通则

GB/T 45090—2024 塑料再生塑料的标识和标志

SH/T 1541.1 塑料颗粒外观试验方法第1部分：目测法

SN/T 1690.2 新型纺织纤维成分分析方法第2部分：PTT、PBT纤维核磁共振光谱法

SN/T 3005 有机化学品中碳、氢、氮、硫含量的元素分析仪测定方法

SN/T 3128 有机化学品中氧元素含量的测定元素分析仪法

— 3 —

术语和定义

GB/T 40006.1—2021、GB/T 45090和GB/T 2035界定的以及下列术语和定义适用于本文件。

3.1机械回收 Mechanical recycling

通过筛选、破碎、清洗或熔融挤出造粒等工艺将废弃的塑料加工成二次原料或产品的过程，在这一过程中材料的化学结构未发生显著变化。

[来源：GB/T 45090—2024，3.2]

3.2物理回收 Physical recycling

通过熔融、拆分、剥离、溶解、萃取(固液)、沉淀或过滤等物理方式将废弃的塑料分离和纯化，用于原用途或相似用途，在这一过程中材料的化学结构未发生显著变化。

注1：此过程还能回收塑料的其他有价值的成分（如金属、增强纤维等）。

注2：目前,大多数物理回收是基于溶剂的方法。

[来源：GB/T 45090—2024，3.3]

3.3磁性粒子数量 Magnetic particles number

Nmp

1kg聚对苯二甲酸丁二醇酯（PBT）再生粒子中含磁性粒子的数量。

注：单位为个每千克（个/kg）。

3.4NMR 有机异物 H 信号峰积分面积百分比 NMR integral area percentage of H signal peak oforganic impurities

POI

采用核磁共振氢谱测试的聚对苯二甲酸丁二醇酯（PBT）中有机异物的1 H信号峰积分面积占所有 H信号峰积分面积的百分比例。

注：单位为百分比（%）。

3.5有机元素含量偏差 Deviation of organic elements content

DOEC

采用有机元素分析仪测试，按特定公式计算的C元素、H元素和O元素的实际含量与理论含量的差值。

注：单位为百分比（%）。

— 4 —

分类与命名

聚对苯二甲酸丁二醇酯（PBT）再生塑料的命名和分类按GB/T 40006.1的规定进行。

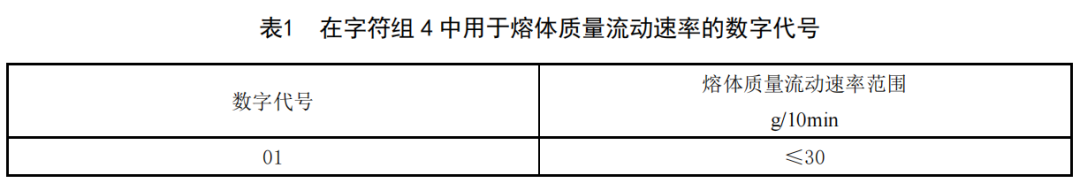

聚对苯二甲酸丁二醇酯（PBT）再生塑料的特征性能为熔体质量流动速率（MFR）和灰分，其数字代号分别按表1和表2规定。

— 5 —

要求

5.1一般要求

聚对苯二甲酸丁二醇酯（PBT）再生塑料无杂质，无油污，颗粒大小应均匀，无明显色差。

5.2主体材料定性

5.2.1 红外谱图

聚对苯二甲酸丁二醇酯（PBT）再生塑料主体材料应为聚对苯二甲酸丁二醇酯。采用红外光谱法进行主体材料定性，聚对苯二甲酸丁二醇酯（PBT）再生塑料红外光谱图中应有聚对苯二甲酸丁二醇酯特征吸收峰。原生PBT及再生PBT典型的透射红外光谱图见附录A。

5.2.2 熔融温度

聚对苯二甲酸丁二醇酯熔融温度TPm范围一般在210℃～240℃。

5.3气味等级

应符合GB/T 40006.1—2021中5.3的要求。

5.4限用物质含量

5.4.1 重金属含量

应符合GB/T 40006.1—2021中表6的规定。

5.4.2 多溴联苯及其他有机物

应符合GB/T 40006.1—2021中表7的规定。

5.5放射性物质

应符合GB/T 40006.1—2021中5.5的要求。

5.6性状及性能

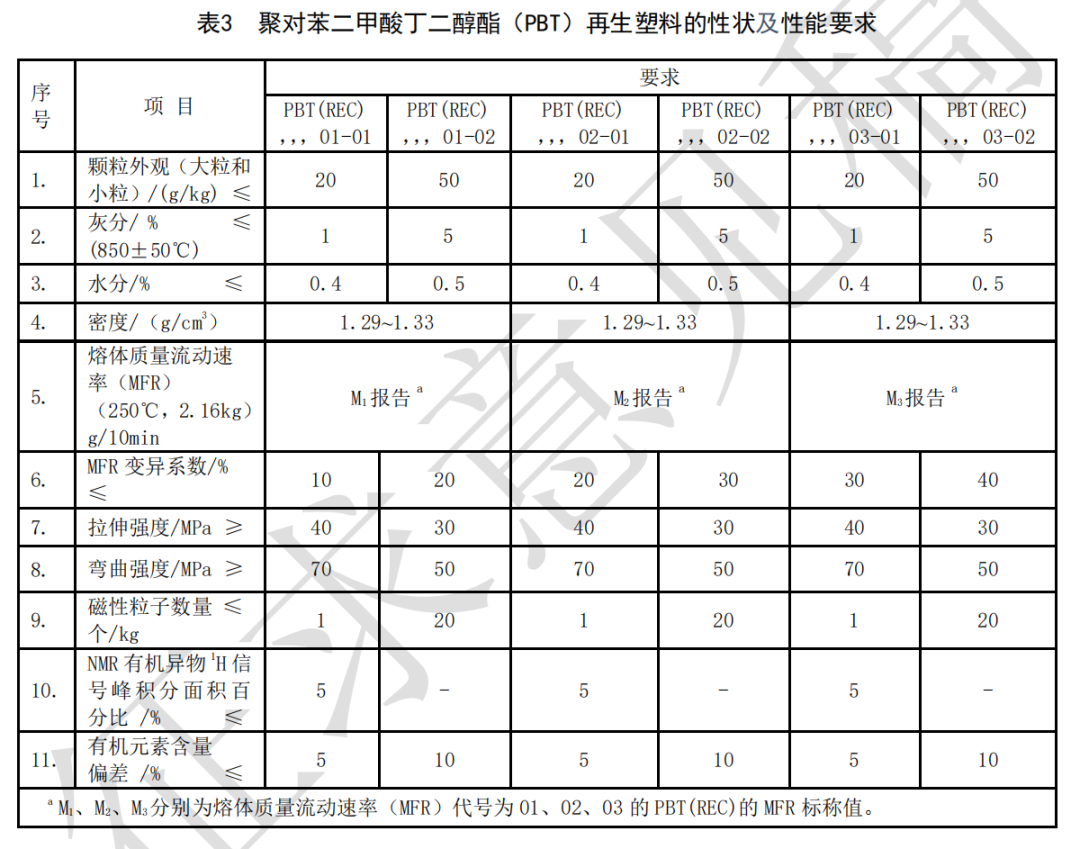

聚对苯二甲酸丁二醇酯（PBT）再生塑料的性状及性能要求应符合表3要求。

注：聚对苯二甲酸丁二醇酯（PBT）再生塑料的其他性能要求见附录C。

— 6 —

试验方法

6.1试验结果的修约

应按GB/T 8170的规定对试验结果进行数值修约。

6.2试样制备

聚对苯二甲酸丁二醇酯（PBT）再生塑料注塑试样的制备按GB/T 34691.2规定。

采用GB/T 17037.1标准中的ISO/GB相关模具制备符合GB/T 1040.2—2022中lA型试样，以及制备80mm×10mm×4mm长条试样。

6.3试样的状态调节和试验的标准环境

6.3.1 试样的状态调节

除非试验方法中另有规定，试样的状态调节应按GB/T 2918的规定进行。状态调节的条件为温度23℃±2℃，相对湿度（50±10）％，时间至少16 h。

6.3.2 试验的标准环境

除非试验方法中另有规定，试验应在GB/T 2918规定的标准试验环境下进行,温度23℃±2℃，相对湿度（50±10）％。

6.4一般检查

目测。

6.5主体材料定性

6.5.1 红外谱图

按照GB/T 40006.1—2021中附录A规定的透射法和衰减全反射法的红外光谱进行主体材料定性。

薄膜压制的温度240℃～250℃，推荐压膜厚度为30μm～40μm。

对压制的薄膜样品进行全波段红外光谱扫描，分辨率：4cm-1 ,扫描次数至少32次。

6.5.2 熔融温度

按GB/T 19466.3的规定进行。氮气流量50mL/min，升/降温速度10℃/min，取第2次加热扫描DSC曲线上的峰值温度（TPm）为熔融温度。

6.6气味等级

按GB/T 40006.1—2021中6.1规定进行。

6.7限用物质含量

按GB/T 40006.1—2021中6.2规定进行。

6.8放射性物质检测

按GB/T 40006.1—2021中6.3规定进行。

6.9性状及性能

6.9.1 颗粒外观

按SH/T 1541.1中的规定进行。

6.9.2 灰分

按GB/T 9345.2的规定进行，采用直接煅烧法，灼烧温度为850℃±50℃。

6.9.3 水分

按GB/T 14190—2017中5.7.1规定的重量法进行。

6.9.4 密度

采用GB/T 39812规定的机加工或冲切方法，从6.2制备的1A型试样或长条形试样上获取符合GB/T1033.1要求的试样。

按GB/T 1033.1的规定进行，仲裁方法为浸渍法。

6.9.5 熔体质量流动速率（MFR）

按GB/T 3682.2中的规定进行测试。

样品应烘干至水分＜0.02%。可选择以下任一条件进行干燥：

——充氮气真空干燥箱: ≤16 h，105 ℃, ＜20 kPa；

——真空干燥箱: ≤16 h，115 ℃,＜200Pa；

——热空气/除湿炉: ＜5 h， 120℃。

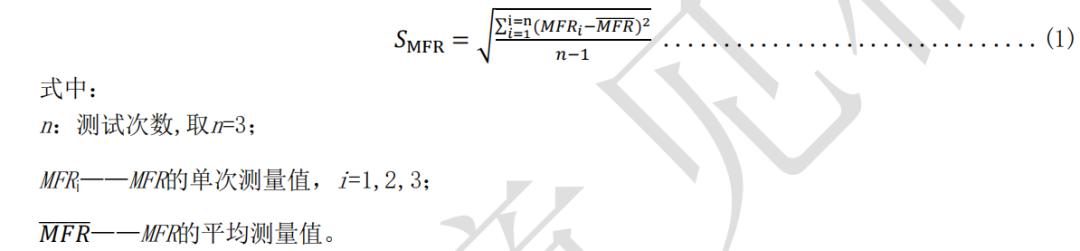

试样条件为250℃,负荷2.16Kg。取三个试样进行测试，报告平均值??? ̅̅̅̅̅̅̅，作为该样品的熔体质量流动速率。按照公式（1）计算MFR 的标准偏差SMFR：

6.9.6 熔体质量流动速率变异系数

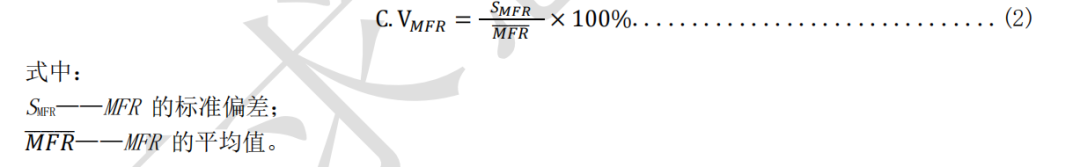

按公式（2）计算MFR变异系数C.VMFR：

6.9.7 拉伸强度

试样为按6.2制备的1A型试样。

试样的状态调节按6.3的规定进行。

测试按GB/T 1040.2的规定进行。试样的标距75mm，试验速度50mm/min,如断裂发生时无屈服，且拉伸断裂应变＜10%，则使用5mm/min的试验速度。

6.9.8 弯曲强度

试样为按6.2制备的80 mm×10 mm×4 mm长条试样。

试样的状态调节按6.3的规定进行。

测试按GB/T 9341的规定进行。试验速度为2mm/min。

6.9.9 磁性粒子数量

取1kg样品粒子平铺均匀，推荐平铺面积不小于50cm×50cm。采用磁场强度不低于6000高斯的磁力棒缓慢均匀扫过平铺粒子，持续扫2min，扫完后检查并记录吸附在磁力棒上的磁性粒子数量。

结果以个每千克（个/kg）表示，保留整数。

采用磁力棒吸附粒子之前，应避免粒子带有静电，影响吸附结果。

6.9.10 NMR 有机异物 H 信号峰积分面积百分比

对于实测灰分≤0.5%的样品，宜进一步进行NMR分析。

注：如样品的灰分＞0.5%，或者有不溶物、杂质严重干扰NMR测试结果，则不推荐进行该项测试。

按SN/T 1690.2的规定对PBT样品进行核磁共振（NMR）测试。根据H原子的积分面积计算有机异物 H吸收峰NMR积分含量（??），数值以%表示。按公式（3）计算：

6.9.11 有机元素含量偏差

按SN/T 3005以及SN/T 3128的规定分别测定样品的C元素、H元素和O元素含量。

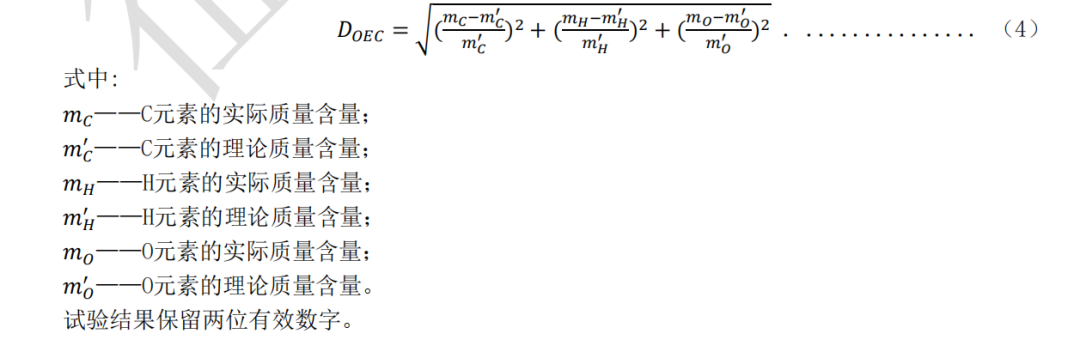

根据所测各有机元素含量，按公式（4）计算有机元素含量偏差????。

— 7 —

检验规则

7.1检验分类与检验项目

7.1.1 检验分类

聚对苯二甲酸丁二醇酯（PBT）再生塑料产品的检验分为出厂检验和型式检验两类。

7.1.2 检验项目

7.1.2.1 出厂检验

聚对苯二甲酸丁二醇酯（PBT）再生塑料出厂检验至少应包括：

a) 颗粒外观；

b) 灰分；

c) 密度；

d) 熔体质量流动速率；

e) 拉伸强度

f) 磁性粒子数量

7.1.2.2 型式检验

第5章中所有的项目为型式检验项目。

当有下列情况时应进行型式检验：

a) 新产品试制定型鉴定时；

b) 正式生产后，若原材料或工艺有较大改变，可能影响产品性能时；

c) 产品装置检修，恢复生产时；

d) 出厂检验结果与上次型式检验结果有较大差异时；

e) 首次进口产品或连续生产 12 个月时；

f) 其他需要进行型式检验的情况。

7.2组批规则与抽样方案

7.2.1 组批规则

聚对苯二甲酸丁二醇酯（PBT）再生塑料由同一生产线上、相同原料、相同工艺所生产的同一牌号的产品组批，生产厂也可按一定生产周期或储存料仓为一批对产品进行组批。

产品以批为单位进行检验和验收。

注3：批有申报批、生产批、检验批等，

注4：进口再生塑料一般以申报的“产品批号”组批，同一批号为一批，或按其他规定的方法组批。

7.2.2 抽样方案

聚对苯二甲酸丁二醇酯（PBT）再生塑料可在料仓的取样口抽样,也可根据生产周期等实际情况确定具体的抽样方案。

包装后产品的取样应按GB/T 2547的规定进行。

7.3判定规则和复验规则

7.3.1 判定规则

聚对苯二甲酸丁二醇酯（PBT）再生塑料按照第6章的规定进行检验，依据检验结果和第5章的要求做出质量判定，并提出证明。

7.3.2 复验规则

若某项指标不符合本文件要求时，可重新自该批产品中以双倍采样单元数采样对该项目进行复验。以复验结果作为该批产品的质量判定依据。

— 8 —

标志和随行文件

聚对苯二甲酸丁二醇酯（PBT）再生塑料的外包装袋上应有明显的标志。标志内容可包括：商标、生产企业名称、生产厂地址、本文件编号、产品名称、牌号、批号（含生产日期）和净含量等。应在明显处标志：“再生塑料”或“REC”字样。

产品出厂时，每批产品应附有产品质量检验合格证。合格证上应注明产品名称、牌号、批号、执行标准（本文件编号），并盖有质检专用章。

— 9 —

包装、运输及贮存

9.1包装

聚对苯二甲酸丁二醇酯（PBT）再生塑料可用重包装袋、聚丙烯复合编织袋包装或其他包装形式。包装材料应保证在运输、码放、贮存时不污染和漏料。

每袋产品净含量可为25kg或其他。

9.2运输

聚对苯二甲酸丁二醇酯（PBT）再生塑料为非危险品。在运输和装卸过程中不应使用铁钩等锐利工具，不应抛掷。运输工具应保持清洁、干燥，并备有厢棚或苫布。运输时不应与沙土、碎金属、煤炭及玻璃等混装，不应与有毒及腐蚀性或易燃物混装；不应暴晒或雨淋。

9.3贮存

聚对苯二甲酸丁二醇酯（PBT）再生塑料应贮存在通风、干燥、清洁并保持有良好消防设施的仓库内。贮存时，应远离热源，并防止阳光直接照射，不应在露天堆放。

聚对苯二甲酸丁二醇酯（PBT）再生塑料应有贮存期的规定，一般从生产之日起，不超过 12 个月。

— 10 —

再生塑料系列国家标准进展

根据标委会工作安排，全国塑料标准化技术委员会(TC15)和全国塑标委再生塑料工作组（TC15/WG2）于2025年4月8日至4月11日在浙江省杭州市维景国际大酒店组织召开了标准审查会：全国塑料标委会再生塑料标准审查会在杭召开，14项再生塑料标准全力推进！

序号	标准计划编号	标准名称	预审查时间
1	2023-0901T-HG	塑料产品可回收再生设计通用要求	2025 年4月
2	20241703-T-606	塑料可回收再生设计指南第1部分：聚对苯二甲酸乙二醇酯（PET）材料
3	20241696-T-606	塑料可回收再生设计指南第2部分：高密度聚乙烯（HDPE）材料
4	20241693-T-606	塑料再生塑料第4部分：聚烯烃混合物材料	2025 年5月
5	20232461-T-606	塑料再生塑料第10部分：聚对苯二甲酸丁二醇酯（PBT）材料	2025 年5月
6	20241694-T-606	塑料再生塑料第12部分：聚甲基丙烯酸甲酯（PMMA）材料	2025 年6月
7	20241698-T-606	塑料再生塑料第13部分：聚苯醚（PPE）材料	2025 年6月
8	20241700-T-606	塑料再生塑料产品评价技术规范第1部分：聚对苯二甲酸乙二醇酯（PET）材料	2025 年5月
9	20241692-T-606	塑料再生塑料产品评价技术规范第2部分：聚苯乙烯（PS）材料	2025 年5月
10	20241695-T-606	塑料再生塑料成分鉴别第1部分：聚对苯二甲酸乙二醇酯（PET）材料	2025 年5月
11	20241701-T-606	塑料再生塑料成分鉴别第2部分：聚丙烯（PP）材料	2025 年5月
12	20240594-T-606	塑料再生塑料可追溯性和环境因素评估指南	2025 年5月
13	20232459-T-606	塑料再生塑料色差的测定	2025 年6月
14	2023004757	用于不同塑料加工工艺的机械再循环聚丙烯（PP）再生塑料和聚乙烯（PE）再生塑料的测试和表征	2025年10月

标准咨询，老朋友请联系工作人员，新朋友请扫码咨询

废塑料新观察｜解锁深度价值

周报/月刊，即刻订阅

✅ 周报：“废塑料新观察”每周日发布，“再生PET新视界”每周一发布，一周聚焦，深度剖析行业热点与趋势！

✅ 月刊：1期/月深度专题，打造行业前瞻智库，引领废塑料行业战略新方向！

2025年1月刊

2025年2月刊

本篇文章来源于微信公众号:废塑料新观察

推荐文章

PMMA化学回收实现商业化

2026-02-11

yue

2026年3月26-27日点击上图报名，咨询：189013099352月5日 – 鲁姆斯（Lummus Technology）和住友化学联合宣布，其高效的聚甲基丙烯酸甲酯化学回收技术（PMMA-CR）正式实现商业化。此举建立在鲁姆斯与住友化学于2024年5月首次宣布的战略合作伙伴关系之上，双方将共同开发并商业化支持石化价值链循环经济和碳中和社会的技术。— 1 — 合作详情鲁姆斯总裁兼首席执行官Leon de Bruyn表示：“通过融合鲁姆斯的工艺专长与住友化学的材料创新能力，我们提供了一套可规模化扩展、经济可行的PMMA回收解决方案。该解决方案为我们的客户提供了一条清晰的途径，帮助他们减少浪费、降低排放，并从回收材料中挖掘新的价值，从而将可持续发展转化为竞争优势。”住友化学高级常务执行董事Seiji Takeuchi表示：“我们很荣幸与值得信赖的合作伙伴鲁姆斯携手，将这项创新的PMMA-CR技术推向市场。通过商业许可，我们将助力实现PMMA的循环再生，为构建循环经济做出贡献。”自2024年建立合作关系以来，鲁姆斯和住友化学在PMMA-CR技术的研发和商业化方面取...
塑料循环在多重激烈的矛盾中前行 | 王旺直播回顾2

2026-02-11

dong

点击上方海报，报名参会会议咨询：18901309935（微信同号）在2月4日立春的2026新年演讲中，中国合成树脂协会塑料循环利用分会常务副会长、《废塑料新观察》主编王旺指出行业正站在AI、石化、规划衔接、经济新旧赛道与全球格局变化的“多重奇点交汇处”，亟需打破旧逻辑、适应系统性变革。(详情:塑料循环，站在多重奇点的交汇处 | 王旺直播回顾1)王旺进一步聚焦于行业在实践层面遭遇的十二重激烈矛盾，揭示出理想与现实、政策与市场、技术与制度之间的深层张力，呈现出塑料循环“下半场”转型的复杂性与紧迫性。01 前端回收理想闭环难成“理想闭环”与“现实断链”的冲突。分类回收在理论上应形成资源循环，现实中却往往在收集、分拣环节“断链”。材料回收与低值焚烧并存，先进分选技术与人工捡拾同在，资源闭环远未建成，这是行业基础层面的根本矛盾。02 中端加工:路径选择与经济效益物理回收（往往降级）与化学、生物回收（可原级升级）的技术路线选择。低端循环虽易但价值低，高端循环虽好但成本高、技术门槛高。技术装备需要持续迭代，而原有投资可能成为沉没成...
Easypure，用于塑料回收的除味系统 | ChinaReplas2026

2026-02-11

yue

2026年3月26-27日点击上图报名，咨询：18901309935在循环经济模式的推动下，塑料的回收与再生正变得越来越重要。塑料回收的过程中，再生树脂的异味始终是行业面临的重大课题。这一问题在再生烯烃类树脂（如rPE、rPP和rHDPE）中尤为突出。Easypure除味系统是Piovan针对这一问题，向市场提供的创新解决方案。通过高温气流加热除味料斗内的再生树脂，同时利用该气流作为载体有效剥离挥发性有机物及污染成分。模块化设计支持500kg/h、700 kg/h、1000 kg/h、2000 kg/h及更高的处理能力。 — 1 — Easypure - Odor Minder 气味检测器Odor minder 气味检测器是一款紧凑设备，可以直接安装于EPH除味料斗，其组成包括：配备自动清洁功能的自动采样泵专用主板（带2个以太网端口，用于与PLC和HMI通信）高灵敏度传感器模组 Odor minder 气味检测器能实时提供物料气味状态的定性数据，指导操作人员优化除味工艺，从而实现节能和增效。— 2 — Easypure – ESP单元ESP单元可根据再生树脂的处理产能和除味工艺的需求提供相应气流。加热功能由集...

展会概况

观众中心

展商中心

会议论坛

新闻资讯

联系方式

地址：北京市昌平区北清路1号珠江摩尔大厦五号楼一单元502
电话：010-62665052
邮箱：18519522106@replas.org.cn

微信公众号

| 协会支持
