复杂塑料废弃物的选择性回收：机械、热化学、溶剂法与解聚技术

1复杂塑料废弃物的复杂性层次

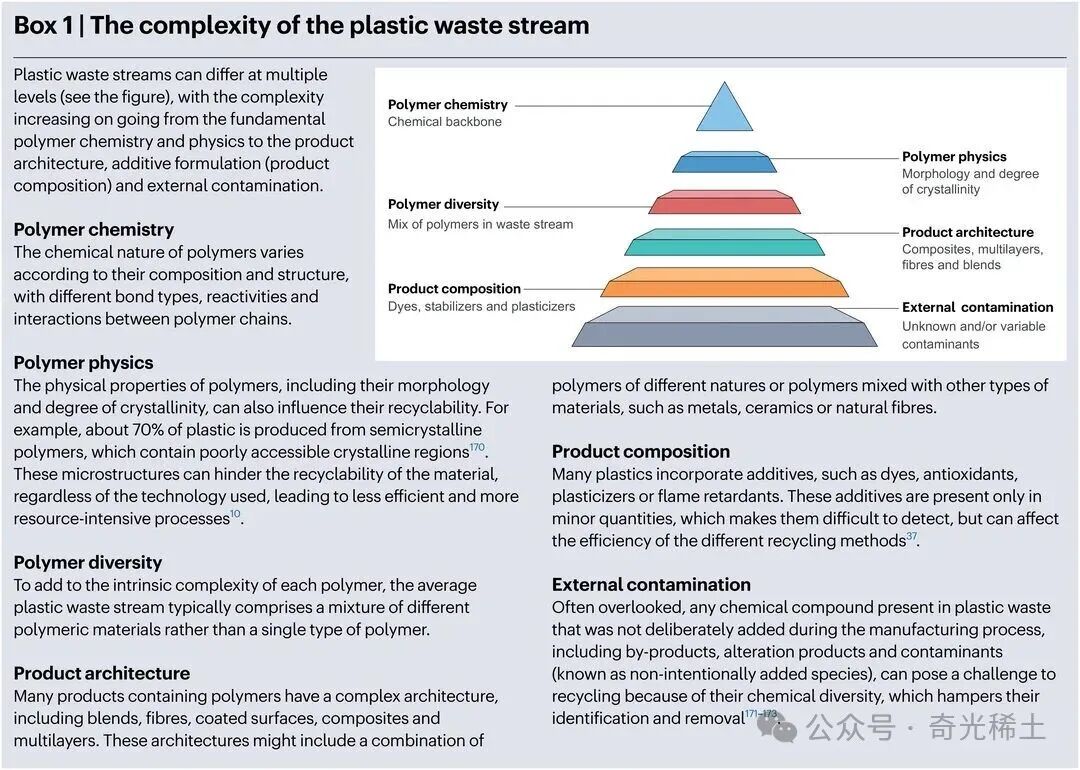

复杂塑料废弃物的复杂性来自六个层次的逐级叠加。同一条废弃物流中，聚合物化学决定链结构与反应性，聚合物物理决定形貌与结晶度，聚合物多样性意味着流内混有多种聚合物。产品架构把共混物、纤维、涂层、复合材料与多层结构叠在一起。产品组成引入染料、抗氧剂、增塑剂与阻燃剂，外部污染则带来非有意添加物。

约 70% 的塑料来自半结晶聚合物，其结晶区难以被溶剂或试剂接近，这会拖低回收效率，与所用技术无关。因此，以单流、未掺混、未污染的纯聚合物为对象的实验室研究，只能作为评估某一工艺效率的起点，无法代表真实废弃物流。

2四条回收路径的选择性谱系

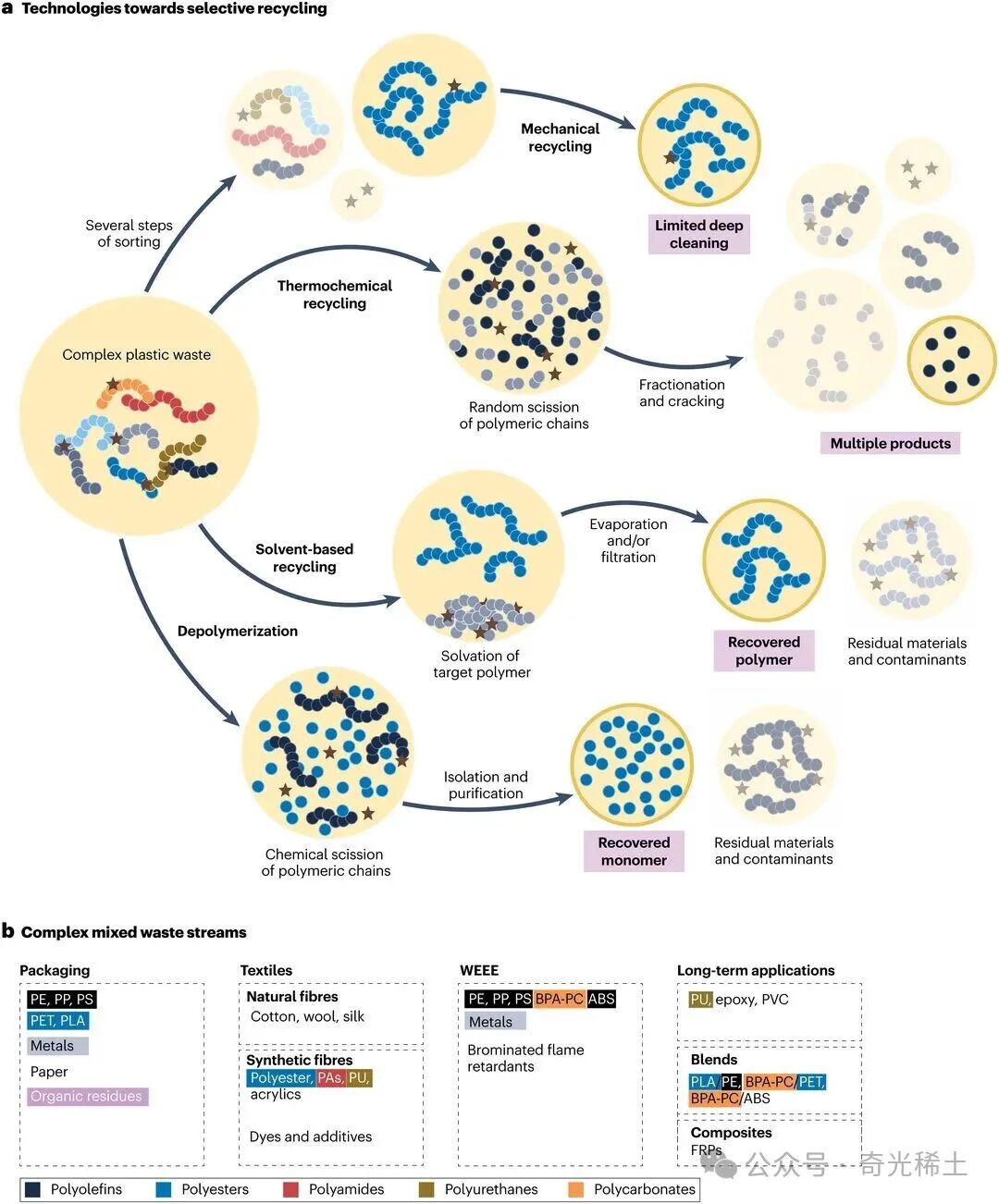

塑料回收有四条主要路径：机械回收、热化学回收、溶剂法回收与解聚。机械回收与热化学回收都要求洁净或单材流。前者在再加工中会因污染发生结晶、链断裂、支化与交联，产物质量低于原生聚合物，因此常被称为降级回收。后者对聚烯烃有效，作用于含氧、含氮或含卤聚合物时却会生成有害副产物。

溶剂法回收用选择性溶剂洗涤或溶解目标聚合物，使其与其余聚合物分离，并脱除添加剂与污染物。该路线不破坏聚合物链，可用于所有非交联热塑性塑料，包括聚烯烃。解聚则把目标聚合物转为单体或低聚物。两者都允许从混合基质中只作用于特定底物，这是选择性的来源；代价是成熟度低于机械回收与热化学回收。

溶剂-反溶剂路线通常包含溶解、固液分离、沉淀回收与干燥四个步骤。目标聚合物先从混合废弃物流中被选择性溶解。随后经固液分离除去未溶杂质，并用吸附等手段除去溶解态杂质。再加入反溶剂或改变温度与压力，使聚合物沉淀析出。最后干燥并加工复用，用于对塑料质量要求较高的场景。溶剂的选取须匹配目标聚合物与原料中污染物的性质。原料越复杂，需要兼顾的组分越多，分离难度与工艺复杂度同步上升。

3包装废弃物：多层与复合是主要障碍

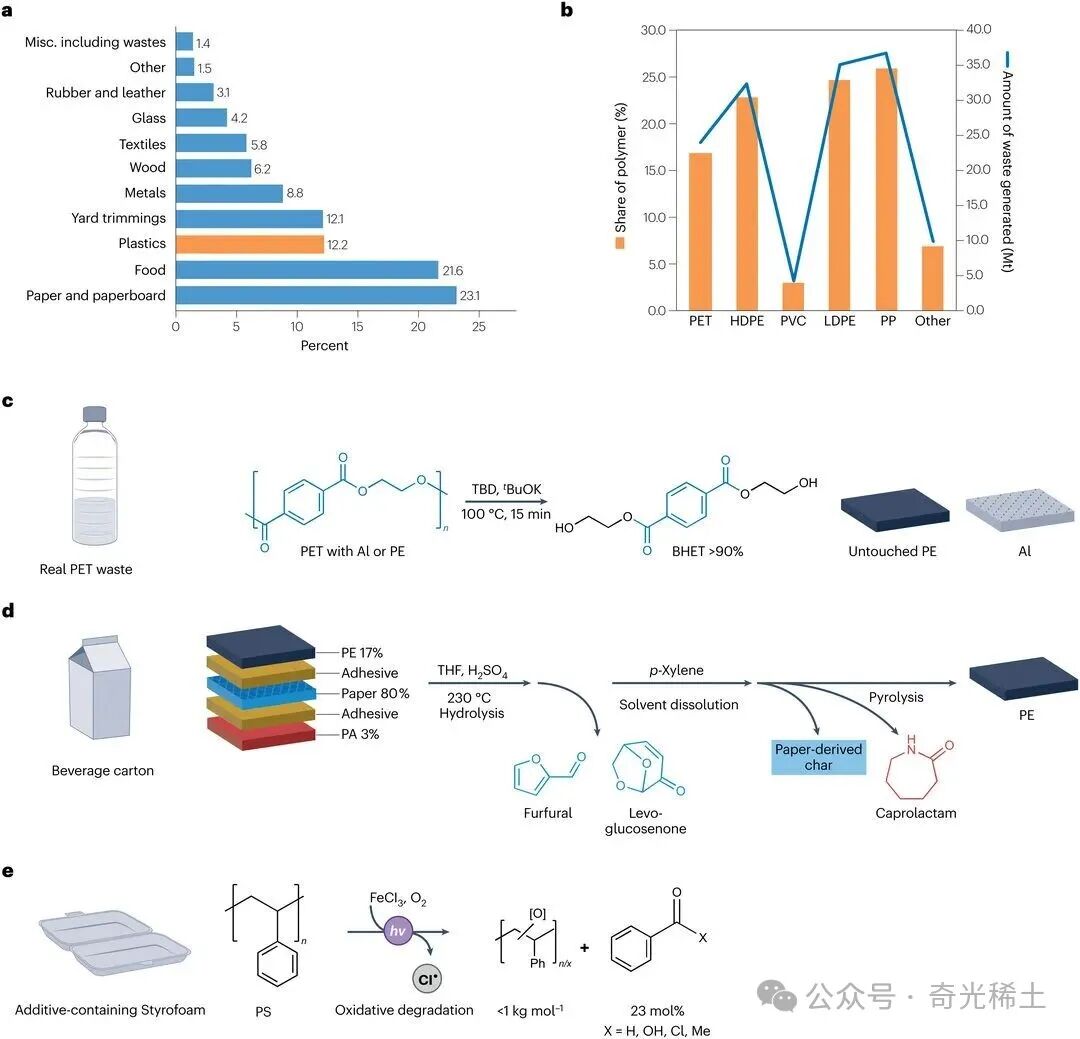

塑料是城市固体废物的主要组分之一，包装是其中的主要来源。2019 年全球塑料包装废弃物共 1.42 亿吨，主要聚合物为聚乙烯、聚丙烯、聚苯乙烯与聚对苯二甲酸乙二醇酯。包装废弃物常由单一聚合物、多种聚合物的共混物或多层材料构成，并与铝等金属、纸和有机残余物复合，还含有抗氧剂、紫外稳定剂与颜料等添加剂。

针对聚对苯二甲酸乙二醇酯与铝或聚乙烯的混合物，有机催化体系可在 100 °C、15 分钟内使其解聚。对苯二甲酸双(2-羟乙基)酯产率超过 90%，聚乙烯与铝保持未反应，可直接回收。饮料纸盒由 80% 纸、17% 聚乙烯与 3% 聚酰胺组成，230 °C 水热处理后经溶剂溶解与热解，可分别得到糠醛、左旋葡聚糖酮、纸基炭与己内酰胺。

聚苯乙烯的光氧化降解可在含添加剂的泡沫包装上运行。在铁催化剂与可见光作用下，苯甲酸产率可达 31%–68%，其中泡沫板来源为 63%，原生聚苯乙烯为 61%。添加剂与回收料来源并未明显削弱该路线的选择性。

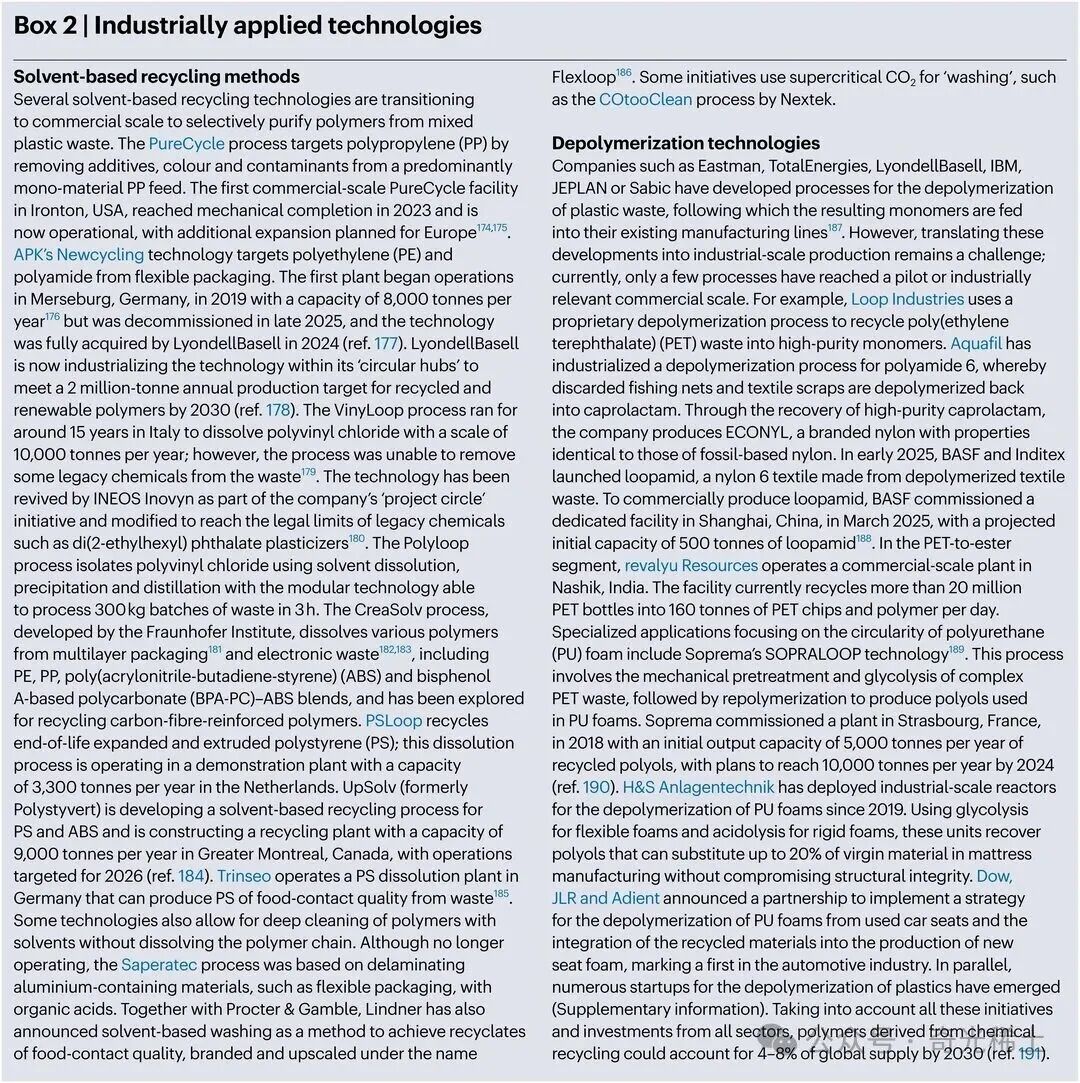

实验室路线与工业现实之间存在落差，已商业化的溶剂法工艺是直接例证。这些工艺覆盖聚丙烯、聚乙烯与聚酰胺、聚氯乙烯、多层包装与电子废料，各有对应装置。相关工艺包括 PureCycle、APK Newcycling、VinyLoop、Polyloop 与 CreaSolv。解聚侧同样如此，聚对苯二甲酸乙二醇酯、聚酰胺 6 与聚氨酯泡沫各有对应工艺（Loop Industries、Aquafil、SOPRALOOP）。其中尼龙 6 纺织废料的解聚装置已于 2025 年 3 月在上海投产，初始产能 500 吨。

不过，原文指出目前只有少数工艺达到中试或工业相关商业规模。综合各部门的投入，到 2030 年化学回收来源的聚合物预计可能占全球供应的 4%–8%。

4纺织品废弃物：混纺是核心障碍

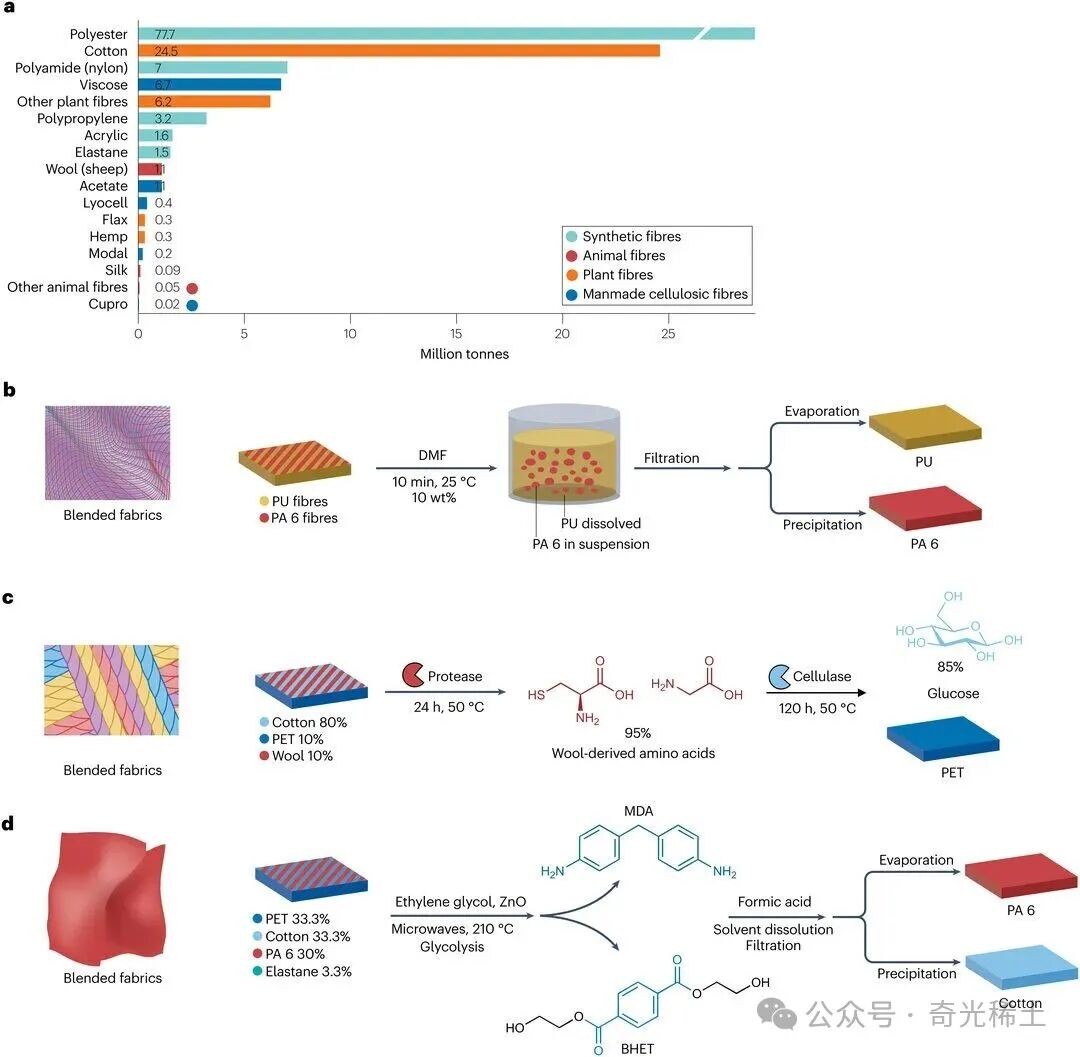

全球纤维市场由聚酯（50%）与棉（25%）主导，2024 年全球纤维产量约 1.32 亿吨。纺织废弃物以混纺为主，分离困难。不同纤维通常混纺或交织，最常见的是涤棉混纺，还常与添加剂混在一起，很多时候还含氨纶，用以增加弹性与舒适性。正因如此，纺织品目前被归为难回收甚至不可回收。约 13% 的鞋服废弃物被收集做某种形式的回收，其中大部分被降级用于保温或床垫填充；不足 1% 的制衣材料被回收成新衣。

已报道的路线沿选择性溶解、分步酶解与微波醇解三种思路展开。二甲基甲酰胺可在室温下选择性溶解聚氨酯，10 分钟即可从聚酰胺 6 与聚氨酯的混纺织物中把聚氨酯分出，再经沉淀回收。酶法则分步解聚：蛋白酶在 50 °C、24 小时内把羊毛组分转为氨基酸，收率 95%；纤维素酶在 50 °C、120 小时内把棉组分转为葡萄糖，收率 85%。微波辅助醇解在 210 °C 下处理含聚对苯二甲酸乙二醇酯、棉、聚酰胺 6 与氨纶的混纺织物，一并得到单体与二元胺。

不同分离路线的环境收益并不相同，这一点在 50:50 涤棉混纺上已有四技术对比。与原生纤维生产相比，溶解分离法每吨废弃物可减少 5.6 吨二氧化碳当量与 116 吉焦一次能源。解聚法仅减少 0.9 吨与 26 吉焦，数值已接近焚烧。若把多种回收方法集成为一套系统，每吨纺织废弃物的减排量可达 10 吨二氧化碳当量与 169 吉焦。

添加剂同样影响下游。聚氯乙烯包覆的聚对苯二甲酸乙二醇酯在碱解时，聚氯乙烯中 54%–67% 的增塑剂会浸出到反应液，既增加下游回收负担，也使回收的聚氯乙烯缺少增塑剂。

5电子废弃物：从分离聚合物到分离金属与树脂

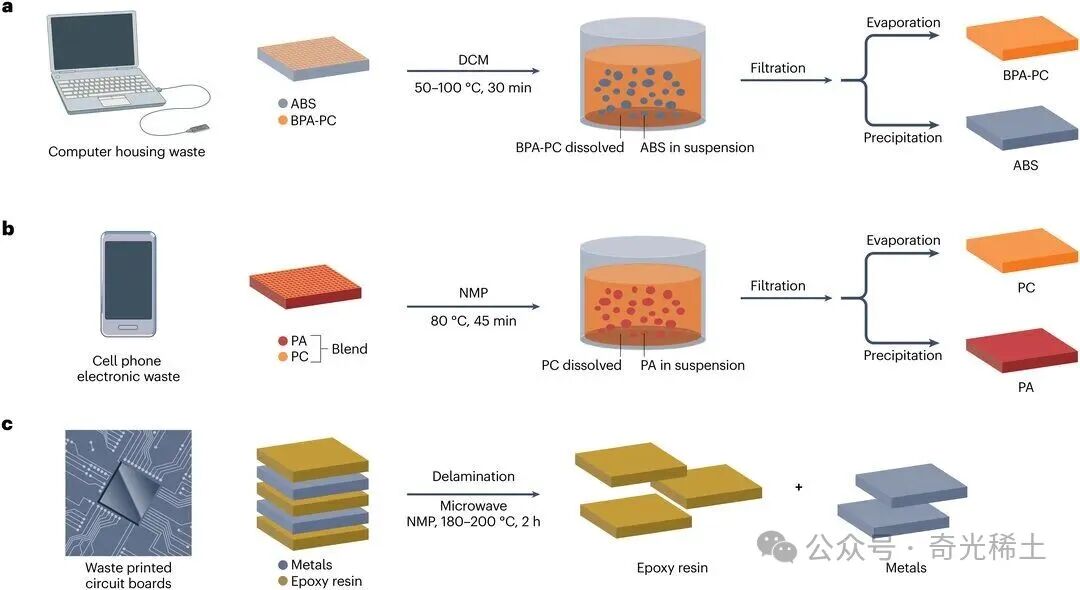

电子废弃物由金属、塑料、陶瓷与玻璃混合构成。塑料部件常以聚丙烯、聚苯乙烯、双酚 A 型聚碳酸酯与丙烯腈-丁二烯-苯乙烯共聚物为基体。在这样复杂的混合物中，塑料的回收价值低于其他组分，也最难回收。溶解-沉淀法已用于回收其中的主要聚合物。以二氯甲烷为溶剂、甲醇为反溶剂，可在 50–100 °C 下从电视机、显示器、光盘与电子玩具中得到各聚合物组分，质量回收率超过 90%。

分步萃取可提高选择性。依次使用二氯甲烷、丙酮与乙腈，可从模拟电子废弃物主要塑料组成的混合物中分别回收双酚 A 型聚碳酸酯、聚苯乙烯、丙烯腈-丁二烯-苯乙烯共聚物与苯乙烯-丙烯腈共聚物。聚碳酸酯也可从与聚酰胺的共混物中分离：先除去电路与弹性体部件并磁选出剩余金属，再于 38 °C 用二氯甲烷或 80 °C 用 N-甲基吡咯烷酮溶解聚碳酸酯。不过该处理会改变回收聚碳酸酯的热性能，沉淀后玻璃化转变温度下降，提示聚合物质量略有劣化或残留溶剂。

印制电路板约占全球电子废弃物的 3%，是金属、塑料与陶瓷高度富集的组分，其回收取决于把金属部分与聚合物基板分开。用二甲基亚砜、二甲基甲酰胺、二甲基乙酰胺、γ-丁内酯或 N-甲基吡咯烷酮溶解包封电子元件的环氧树脂，可在 50 °C 以下借助超声加速。微波辅助有机溶胀在 180–200 °C 下比恒温与超声浴更快、更彻底地实现分层，两种方式都能高收率地分离出金属箔与玻璃纤维。与机械回收相比，这类技术不产生粉尘与飞灰，但二氯甲烷、二甲基甲酰胺与 N-甲基吡咯烷酮的使用带来环境、健康与法规问题。

6长期服役的工程材料：价值密度与回收难度同高

工程材料的回收比包装与纺织品更难，这类材料多为共混物、复合材料、泡沫或多材料组装件。选择性收集有限，应用分散、组成多变，退役建筑、工业机械与工业装置产生的复杂混合塑料废弃物很少被资源化。溶剂法回收与解聚能在其他材料与添加剂存在时选择性作用于目标聚合物，因此适用于这类材料。光化学方法也在兴起：光驱动过程可在更低温度下获得高键选择性，从而减少敏感添加剂或增强体的降解。

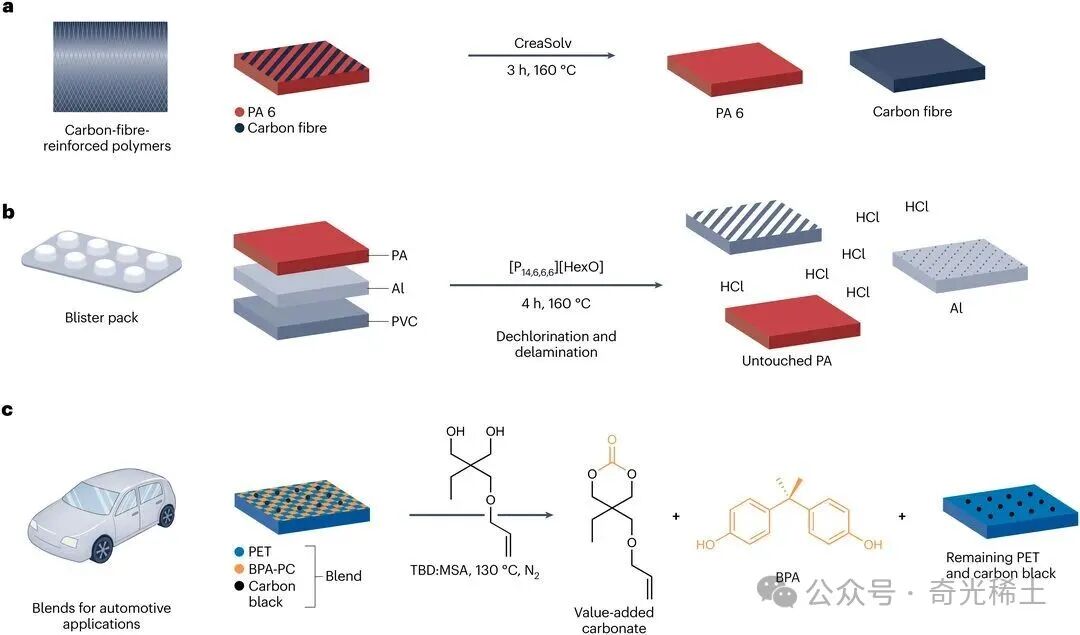

复合材料的回收路线已从溶解聚合物基体扩展到仅溶胀基体。以合适的溶剂溶解聚合物基体可回收碳纤维，基体完全溶解所需温度随基体而升：聚酰胺 6 为 160 °C，聚氨酯为 200 °C，环氧树脂为 260 °C。回收碳纤维保留原生纤维拉伸强度的 72%–86%。另一种思路是用生物基溶剂溶胀环氧树脂，溶胀率可达 300%，温度 160–220 °C。基体软化后分层得到柔性单层碳纤维片；再与新鲜环氧树脂复合成型后，弯曲强度、拉伸强度与层间剪切强度均保留原层压板的 70% 以上。

聚氯乙烯的回收难点来自氯含量与添加剂负载。硬聚氯乙烯的添加剂通常占 5%–15% 质量分数，软聚氯乙烯高达 30%–60%，这使热法、化学法与溶剂法回收都面临安全、腐蚀与污染问题。溶解-沉淀是较有前景的路线：用甲基乙基酮等有机溶剂把聚合物与添加剂分开，再经离心或过滤提纯、加水或甲醇沉淀，溶剂可通过蒸馏回收。在聚氯乙烯地板废弃物的多次溶解-沉淀循环中，邻苯二甲酸酯可被完全洗出。

加热时聚氯乙烯会释放氯化氢，腐蚀设备并污染其他回收聚合物，还会生成二噁英等有毒副产物，因此脱氯是关键。使用离子液体或醇类等选择性溶剂，可把脱氯温度从 400 °C 降到 160–250 °C。

解聚更适合含可水解键的工程塑料，碳纤维复合材料中的聚酰胺 6 基体即属此类。该基体可用亚临界水（280–350 °C）或超临界水（400–600 °C）解聚，15–30 分钟内己内酰胺产率达 97%。聚氨酯泡沫的醇解通常在 160–220 °C 进行，商业软泡需要高于 180 °C 并借助有机金属催化剂。离子液体体系可低于 100 °C，而有机硼路易斯酸在四氢呋喃中 80 °C 下产率仅约 20%。含炭黑的聚对苯二甲酸乙二醇酯与双酚 A 型聚碳酸酯共混物可先选择性解聚聚碳酸酯、再解聚聚对苯二甲酸乙二醇酯，用有机催化剂在 130 °C 氮气下分步进行。

总结

溶剂法回收与解聚为从复杂混合废弃物流中回收高纯度聚合物与有价值材料提供了可行路径。精密化学在原理上可放大到多样化的塑料废弃物，但多数路线仍待在工业相关原料上验证。其成效取决于能否把实验室认识与工业要求对接，需同时考虑可放大性、分离强度、法规约束与经济可行性。在许多选择性回收路线中，下游分离与纯化、而非解聚或溶解步骤本身，很可能主导能耗、成本与工业可行性；迄今只有有限数量的研究包含生命周期评价或环境影响分析。未来研究须聚焦反映真实组成的废弃物流，并把工艺开发与机理研究耦合，理解聚合物微观结构、配方与添加剂如何影响反应路径，进而设计更高效、更具选择性的回收体系。
